Instalación Eléctrica
Explicación componentes

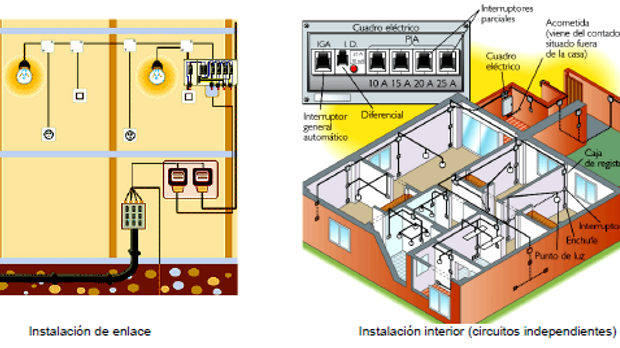

Instalación de enlace
La electricidad debe llegar de los postes de baja tensión al interior la vivienda, para ello se configura la instalación de enlace.
Dicha instalación consta de la acometida que es el punto en el que se conecta la red de distribución pública con el edificio y está aislada por la caja general de protección.

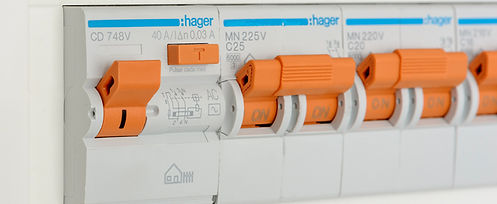

Cuadro eléctrico
Es el cuadro de mando y protección, a partir de él se distribuyen los cables que van a los puntos de luz y tomas de corriente (enchufes) de la casa.
Cableado
Los cables que existen en una instalación eléctrica son tres:
La fase: puede ser de color negro, marrón o gris. Lleva la corriente desde el cuadro a los distintos puntos de luz y tomas de corriente de la instalación.
El neutro: de color azul. Trae la corriente de vuelta desde los puntos de luz y tomas de corriente hasta el cuadro (azul).
La toma de tierra: es de color verde y amarillo. Sólo pasa corriente a través de este en caso de fugas o derivaciones de corriente, conduciendo la electricidad hacia el cuadro eléctrico y luego hasta los electrodos de tierra.
